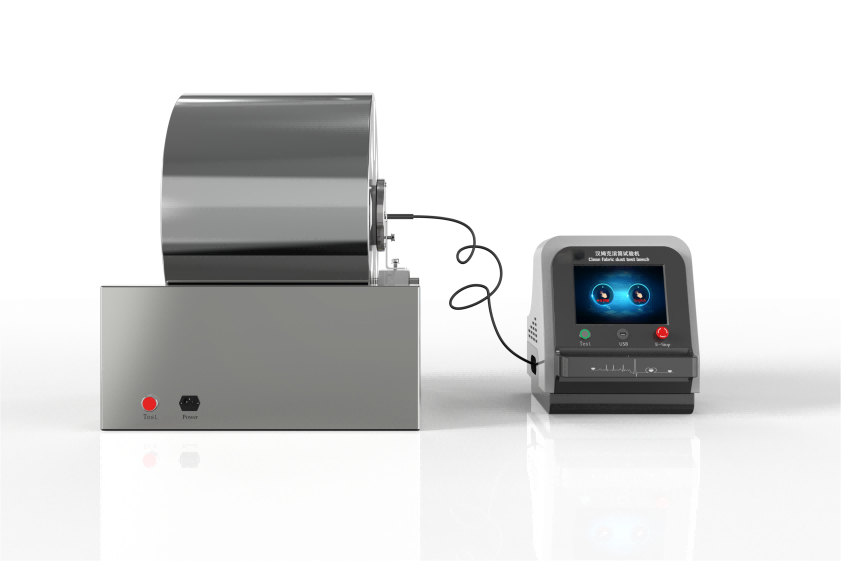

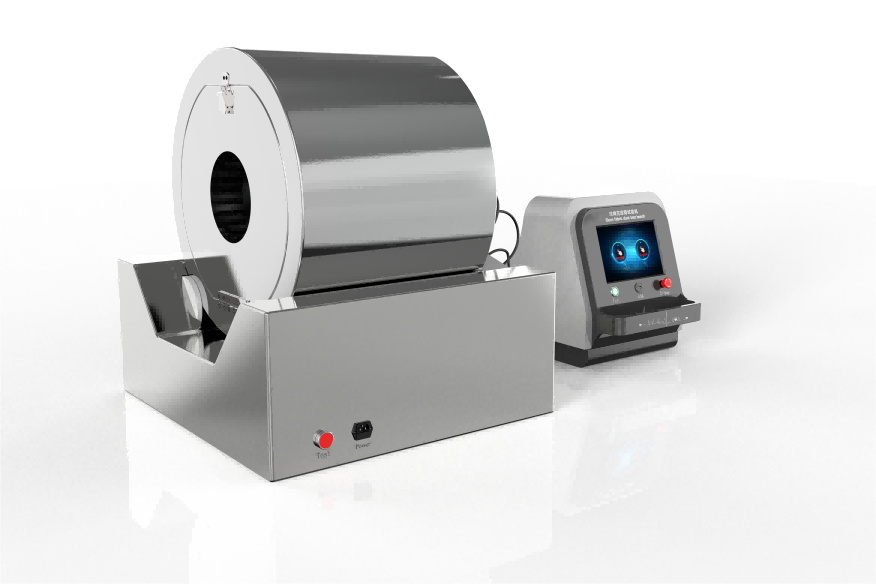

HT-JF003 洁净服汉姆克滚筒试验机

执行标准

IEST-RP-CC003.3

技术参数

控制系统：PLC;

操作界面：彩色7寸触摸屏，中英文切换；

粒子计数器：0.3um-0.5um，数量1套；

滚筒尺寸：外尺寸430mm*330mm，内筒尺寸330mm*330mm；

转速：10rpm；

试验步骤

A将球磨机放在洁净工作台上便于操作的位置，洁净室的洁净度应不低于ISO5级将滚筒安装在球磨机上,洁净室内气流方向垂直于滚筒轴线;

B让球磨机运转。用秒表检查滚筒的转速，将转速调至10(士0.1)rpm，在数据表上记录转速。

注:有必要多测几圈以保证本试验要求转速测量精度;

C安装空气采样管，从滚筒内抽取空气。采样管应平行于旋转轴线，采样管和旋转的垅条之间有 2.5 cm(1 in.)的空档，采样口距滚筒前端5cm。采样口处在滚筒顺时针方向11点钟的位置。目测检查空气采样管入口和滚筒内部的粒子沉积情况。注:空气采样管入口应光滑无毛刺，以避免磨损被试服装;

D在洁净室内靠近滚筒装衣入口处，用粒子计数器测量>0.3um的粒子浓度，记为“洁净室浓度”。用40cm(15.7in.)长的柔性导电塑料管将采样管连接到粒子计数器上。最好使用导电采样管，不锈钢采样管应接地。选择合适的管件以避免骤缩或骤扩。妥善安放计数器以避免采样管上出现急弯。

E按ASTMF50的规定设置并操作粒子计数器

F在旋转的滚筒内采样测量颗粒物浓度。该浓度应不偏离洁净室内所测背景浓度(按B2.5.5a测定的浓度)的10%。检查背景浓度时，使用技术器的最小粒径档作为参照。注:若旋转中的滚筒内粒子计数高出试验所在洁净室粒子浓度10%,则应在滚筒静止时用过滤(最大孔径 0.45 wm)后的带空气或带压力的氮气吹扫滚筒内表面，吹走可分离的颗粒物。污染严重时，可使用浸有少许去离子水或含9%异丙醇去离子水溶
